ATS KORPS (Koreana Power System)

Telah hadir ATS Korps yang dapat dikendalikan secara elektris sehingga cocok untuk dipasangkan dengan modul ats-amf tipe apa saja bahkan dengan ATS control yang masih menggunakan sistem relay.


ATS ini dilengkapi handle yang dapat dipasang untuk memindahkan beban ke PLN (Main) atau ke Genset (Backup) secara manual

Korps ATS 01

Korps ATS 02

Sehingga apabila sistem otomatis mengalami kegagalan fungsi, pemindahan beban dapat dilakukan secara manual, sehingga supply listrik ke beban dapat terus terjamin, inilah kelebihan ATS Korps dibandingkan ATS yang menggunakan Contactor, MCCB Motorized, maupun ACB.

Cocok untuk Rumah Sakit, Bank, ataupun Fasilitas-Fasilitas yang membutuhkan pasokan listrik yang reliable sekalipun sistem otomatis mengalami masalah (bahkan orang yang tidak mengerti dapat mengoperasikan – cukup menggeser tuas, sampai ‘lampu menyala’)

ATS Korps harganya terjangkau, dibandingkan dengan produk sejenis dan yang pasti memiliki Garansi satu tahun karena memiliki Distributor di Indonesia.

ATS SmartGen

Telah hadir ATS SmartGen yang dapat dikendalikan secara elektris sehingga cocok untuk dipasangkan dengan modul ats-amf tipe apa saja bahkan dengan ATS control yang masih menggunakan sistem relay.


ATS ini dilengkapi handle yang dapat dipasang untuk memindahkan beban ke PLN (Main) atau ke Genset (Backup) secara manual


Sehingga apabila sistem otomatis mengalami kegagalan fungsi, pemindahan beban dapat dilakukan secara manual, sehingga supply listrik ke beban dapat terus terjamin, inilah kelebihan ATS Socomec dibandingkan ATS yang menggunakan Contactor maupun MCCB Motorized ataupun ACB Motorized.

Cocok untuk Rumah Sakit, Bank, ataupun Fasilitas-Fasilitas yang membutuhkan pasokan listrik yang reliable sekalipun sistem otomatis mengalami masalah (bahkan orang yang tidak mengerti dapat mengoperasikan – cukup menggeser tuas, sampai ‘lampu menyala’)

ATS SmartGen harganya terjangkau, dibandingkan dengan produk sejenis dan yang pasti memiliki Garansi satu tahun karena memiliki Distributor di Indonesia.

Modul Sinkron SmartGen

Telah hadir modul synchrount smartgen, dapat synchrount sampai 20 genset sekaligus, memiliki load-sharing dan juga memiliki power management. Bahkan untuk tipe tertentu dapat sinkron dengan PLN (main), sehingga ketika terjadi pemadaman PLN, genset on (dengan atau tanpa sinkrun bersama genset lain) dan ketika PLN menyala kembali, tidak terjadi pemadaman, tetapi genset akan pararel atau sinkon dengan PLN. Sehinga pemadaman hanya terjadi sekali saat PLN padam.



Anda memiliki kebutuhan sinkronisasi genset atau kebutuhan lainnya (ats-amf, lvmdp, genset baru atau rekondisi, dll) jangan ragu-ragu menghubungi kami

Panel Kapasitor Bank

Secara garis besar, fungsi dari Capacitor Bank Panel adalah untuk memperbaiki Cos Phi pada suatu Jaringan listrik yang mempunyai beban dengan Cos Phi dibawah 0.85. Perlunya dilakukan perbaikan Cos Phi tersebut adalah dimaksudkan untuk salah satunya menghindari biaya yang timbul akibat dari pemakaian kelebihan KVARH (berkaitan erat dengan baik-buruknya nilai Cos Phi), karenanya PLN akan membebankan biaya akibat dari kelebihan pemakaian KVARH pada pelanggan, jika rata-rata factor dayanya ( Cos Phi) kurang dari 0.85.
Cos Phi tersebut dapat diukur dengan sebuah alat ukur, sehingga dapat diketahui nilainya yang nantinya dapat diabil sebuah keputusan untuk perlu tidaknya pemasangan sebuah Capacitor Bank Panel pada area yang dimaksud. Pada umumnya untuk sebuah Industri, Pabrik atau Building yang didalamnya tentunya banyak mengoperasionalkan mesin-mesin yang menggunakan motor listrik, Air Conditioner Dll, dimana hal tersebut akan berakibat nilai Cos phi-nya sangat rendah (buruk), sehingga diperlukan pemasangan sebuah Capacitor bank Panel pada Industri/ Pabrik tersebut.

Capacitor bank adalah electrical equipment untuk meningkatkan power factor(PF), dimana akan mempengaruhi besarnya arus(Ampere). Kalau beban listrik banyak yang mengandung reactance(reaktansi) seperti beban motor listrik, Neon maka PF akan berada dibawah 0.8.Fluorescent/Neon yang tidak dilengkapi capacitor PF nya 0.5. Dengan dipasangnya kapasitor bank maka PF diharapkan dapat mencapai 0.98 ~ 0.9 (karena idealnya 1.0).

PLN justru senang kalau pelanggan memasang capacitor karena dapat membantu PLN, dimana PLN dapat mensupply lebih banyak lagi arus ke pelanggan. Bagi konsumen ini merupakan investasi, dimana dengan dipasangnya capacitor, tagihan akan berkurang dengan alternative bisa memasang lebih banyak lagi alat listrik. Untuk industri justru peraturan PLN adalah, pelanggan harus memasang capacitor bank untuk mencapai PF diatas 0.85. Pemakaian capacitor ini menguntungkan kedua belah pihak, dari sisi pelanggan tagihan bisa berkurang dan dari sisi PLN Losses energi listrik dapat ditekan. Capacitor tidak bisa menstabilkan tegangan, tetapi dapat menaikkan tegangan didaerah yang tegangannya sudah turun karena beban induktif.

Perakitan ATS (1 PLN, 2 Genset)

Saat ini kami sedang merakit Panel ATS customized dimana panel ini memiliki tiga masukan, yaitu satu PLN (Main) dan dua Genset (Backup). Genset tidak di-synchrount tetapi dapat berjalan sesuai saklar prioritas yang dipilih dan apabila Genset yang dipilih tidak menyala dalam jangka waktu yang ditentukan, maka secara otomatis akan menyalakan genset yang satunya, sehingga pasokan listrik tetap terjamin.

Panel dengan sistem ini sangat berguna untuk Rumah Sakit, Server Backup, maupun backup perangkat telekomunikasi, Bank, ataupun bagi anda yang membutuhkan supply listrik


Perakitan Panel

ATS Socomec

Telah hadir ATS Socomec yang dapat dikendalikan secara elektris sehingga cocok untuk dipasangkan dengan modul ats-amf tipe apa saja bahkan dengan ATS control yang masih menggunakan sistem relay.


ATS ini dilengkapi handle yang dapat dipasang untuk memindahkan beban ke PLN (Main) atau ke Genset (Backup) secara manual


Sehingga apabila sistem otomatis mengalami kegagalan fungsi, pemindahan beban dapat dilakukan secara manual, sehingga supply listrik ke beban dapat terus terjamin, inilah kelebihan ATS Socomec dibandingkan ATS yang menggunakan Contactor maupun MCCB Motorized (maks 125A untuk saat ini).

Cocok untuk Rumah Sakit, Bank, ataupun Fasilitas-Fasilitas yang membutuhkan pasokan listrik yang reliable sekalipun sistem otomatis mengalami masalah (bahkan orang yang tidak mengerti dapat mengoperasikan – cukup menggeser tuas, sampai ‘lampu menyala’)

ATS Socomec harganya terjangkau, dibandingkan dengan produk sejenis dan yang pasti memiliki Garansi satu tahun karena memiliki Distributor di Indonesia.

Harga mulai dari 12,5 juta Rupiah

AMF (Automatic Mains Failure) dan ATS (Automatic Transfer Switch)

ATS merupakan singkatan dari kata Automatic Transfer switch, alat ini berfungsi untuk memindahkan koneksi antara sumber tegangan listrik satu dengan sumber tegangan listrik lainnya secara automatis. Karena fungsi tersebut ATS sering juga disebut dengan Automatic COS (Change Over Switch)

Sedangkan AMF adalah singkatan dari kata Automatic Main Failure. Alat ini berfungsi untuk menyalakan mesin genset jika beban yang di layani kehilangan sumber energy listrik utama/PLN. Saya tidak paham kenapa alat ini dinamakan demikian karena menilik dari namanya AMF sama sekali tidak menunjukkan fungsinya secara tepat, itu menurut saya.

Dari penjelasan singkat diatas dapat diketahui fungsi alat ini, yaitu sebuah alat yang berfungsi menylakan genset jika sumber listrik utama mati/padam (dilakukan oleh AMF) dan menghubungkan daya/listrik yang dihasilkan oleh genset terhadap beban (dilakukan Oleh ATS). Di dalam panel ATS/AMF terdapat beberapa rangkaian relai yang terdiri dari beberapa blok yang memiliki fungsi dan tugas masing masing. Antara lain:

1. Relai detector Sumber daya Utama.
Relai ini berfungsi untuk memberikan informasi kondisi sumber listrik utama (hidup atau mati) kepada rangkaian relai relai start/off engine dan ATS untuk di proses pada tahap selanjutnya.

2. Relai detector Daya Genset
Relai detector ini berfungsi untuk memberikan informasi kondisi tegangan/daya genset kepada rangkaian relai relai start/off engine dan ATS untuk di proses pada tahap selanjutnya.

3. Blok start/stop engine, berfungsi untuk menyalakan mesin genset.
Blok ini bekerja berdasarkan masukan dari relay detector tenaga listrik utama dan detector daya genset. Jika tegangan listrik utama maka blok ini akan menyalakan mesin genset dan jika tegangan listrik utama/PLN telah menyala kembali, maka genset akan dimatikan secara automatis. Blok ini juga bekerja sama dengan blok ATS. Genset hanya akan dimatikan jika ATS sudah menghubungkan beban dengan sumber utama/PLN .

4. Blok ATS/COS
Selain seperti yang dijelaskan pada paragraf ke dua, blok ATS bekerja sama dengan blok start/stop engine. Yang paling penting disini adalah, block ATS harus menghubungkan masing sumber tegangan utama dan atau tegangan dari genset hanya saat yang tepat.

Demikianlah kira-kira prinsip kerja dari panel ATS dan AMF.

sumber: http://electricalhobbies.blogspot.com/2011/03/memilih-panel-ats-amf.html

GENSET, PANEL ATS AMF, SINKRON, LVMDP, INSTALASI, RENTAL, KOPEL GENSET, TANGKI BBM,

Salam,

Kios Genset

Kami Melayani:

  1. GENSET DIESEL (BARU , BEKAS, REKONDISI), Assembling.
  2. GENSET GAS (NATURAL GAS), ASEMBLING, INSTALASI.
  3. PANEL ATS AMF / SYNCHRONIZE / LVMDP.
  4. INSTALASI GENSET , PANEL SYSTEM.
  5. KONTRAK SERVIS/MAINTENANCE.
  6. RENTAL GENSET.
  7. TANGKI BBM.
  8. TRAILLER GENSET.
  9. SOUNDPROOFING (peredam suara genset)

10.  DUKUNGAN PROYEK.

11.  POWER HOUSE.

12.  Dll.

ATS Socomec

ATyS_02-concept

ATS Socomec hadir dengan harga yang lebih terjangkau, jauh lebih baik dibandingkan sistem kontaktor ataupun MCCB karena dapat dioperasikan manual dengan menggunakan handle (layaknya COS/OHM Saklar) sehingga apabila ‘sistem otomatis’ mengalami gangguan, maka perpindahan beban dapat dilakukan secara manual.

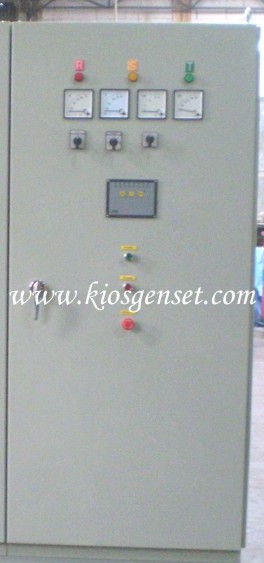

Panel ATS 30 KVA

Baru-baru ini kami mendapatkan pengirimkan sebuah panel ATS 30 kVA untuk di daerah Sumatra. Panel ATS adalah sebuah panel yang berfungsi untuk memindahkan beban dari PLN ke genset ketika PLN padam dan setelahnya memindahkan beban dari genset ke PLN ketika PLN menyala kembali.

Apabila anda memiliki kebutuhan yang sama atau yang lainnya, silahkan menghubungi kami.
